Triol AK06 FC
Hacer un pedido
Beneficios distintivos
-20°С … +60°С
Rango de temperatura de operación
NEMA4
Panel
El filtro de salida proporciona: THDi y THDu salida <5%
Integrado
Diseñado para integrar variadores de frecuencia para terceros
Gabinetes
Sobre el producto

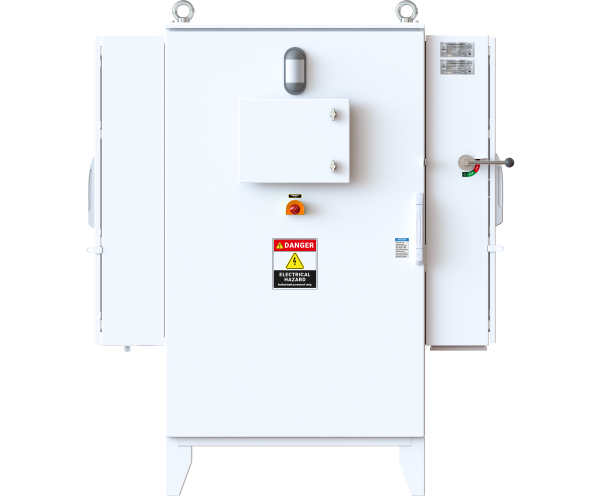

Solución versátil con NEMA4
La línea FC del Variador de Velocidad AK06 con panel NEMA4 es una solución que cumple con el estándar 250-2014. Los paneles de la línea FC están especialmente diseñados para poder integrar variadores de velocidad para terceros en su gabinete.
Filtro de salida, panel altamente protegido
El gabinete de la línea FC incluye un intercambiador de entrada y protección del equipo, filtro de salida, intercambiador de calor aire-aire para uso en bombas sumergibles y de exterior en producción de petróleo y otras industrias. El filtro de entrada de armónicos puede integrarse en el gabinete de la línea FC. El panel altamente protegido y el sistema integrado de bloqueo de energía “bay power bay locking” aseguran la confiabilidad y el uso seguro del gabinete en exteriores.
Especificaciones
|
Parámetro |
Value |
|
Suministro de energía, V |
3х380 ±15% / 3х480 (-15 % …+10 %) |
|
Frecuencia de entrada, Hz |
50±1 Hz y/o 60±1 Hz |
|
Índice de corriente de salida, A |
100 – 675 |
|
Características de sobrecarga |
120% en un rango de valor en 60 sec |
|
Cambio de frecuencia en aumento de tarea, Hz |
0,1 |
|
Nivel de distorsión en la corriente de salida THDi,% |
<5% |
|
Nivel de distorsión en la tensión de salida THDi,% |
<5% |
|
Nivel de distorsión en la corriente de la red de entrada
* para gabinetes con filtro pasivo integrado |
<5% en un rango de carga desde 70% hasta 100% |
|
Obturador bus de CD |
Integrado |
|
Filtro pasivo de entrada |
Opción, integrado |
|
Filtro senoidal |
Integrado |
|
Frecuencai PWM, kHz |
>=2,5 |
|
HMI |
Controlador de proceso integrado sobre pedido |
|
Alarma local |
Opcional |
|
Operador de control de voltaje |
Opcional: especificar al ordenar |
|
Panel de protección |
NEMA4 |
|
Material del panel |
Acero al carbón |
|
Temperatura de operación |
-20°С … +55°С (con disminución de energía de salida) |
|
Humedad relativa |
95 % |
|
Enfriamiento |
Aire forzado |
