13 / 07 / 2022 3237 Vistas
  • Noticias sobre productos

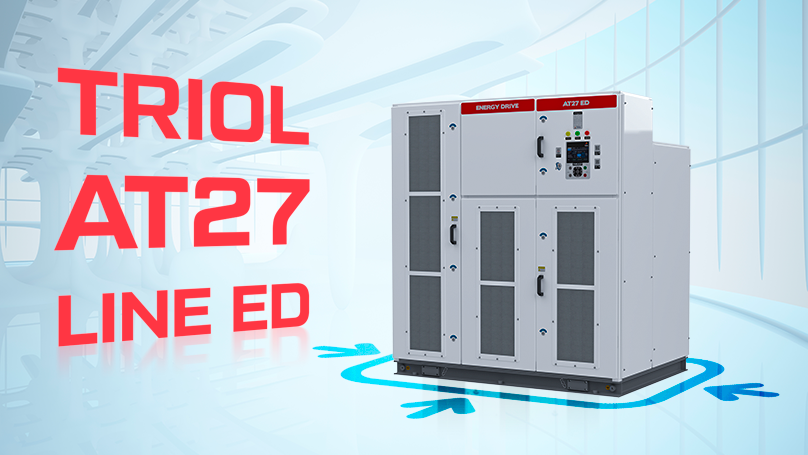

Triol AT27 línea ED tiene las dimensiones más pequeñas entre los VDFs de su clase.

El mercado de variadores de frecuencia (en adelante VDF) se expande con el tiempo. Aparecen nuevos modelos de VDF y se modernizan viejas soluciones tecnológicas, pero Triol VDF sigue siendo líder con las dimensiones más pequeñas. En nuestro artículo anterior, 14 razones por las que Triol VDF AT27 es posiblemente el mejor variador de frecuencia de media tensión del mundo, comparamos las dimensiones de los variadores de frecuencia Triol con variadores de frecuencia similares de otros fabricantes. Hoy estamos analizando cómo ha cambiado la situación con las dimensiones de los distintos fabricantes en el último año y realizando un análisis comparativo de sus dimensiones con el Triol VDF AT27. Los variadores de frecuencia de media tensión se pueden construir según diferentes topologías:

  • inversor de tensión multinivel,
  • inversor de corriente,
  • inversor de tensión de tres y cinco niveles con transformador y circuito sin transformador,
  • circuito inversor de dos transformadores, etc.

Cada una de las variantes tiene su lugar, pero nosotros estamos a favor del VDF construido sobre la topología de un inversor de voltaje multinivel. Por lo tanto, compararemos productos similares entre los fabricantes mundiales de variadores de frecuencia de media tensión que se basan en una topología de inversores de tensión multinivel.

Al diseñar y implementar un proyecto, cada 10 cm marca la diferencia y puede afectar el costo y el tiempo. Nuestros clientes a menudo se enfrentan al hecho de que el equipo requerido no cabe en el espacio disponible. Esto puede conducir al rechazo del proyecto en su conjunto. O el proyecto puede retrasarse y ser costoso si es necesario construir nuevos edificios para ubicar el equipo convertidor. El uso de la línea VDF AT27 ED ahorrará no solo unas pocas decenas de centímetros sino un promedio del 25-30% del espacio ocupado por el VDF. ¡Y desde 2022, esta cifra es aún mayor! Esto significa nuevas oportunidades de inversión y puertas abiertas a más proyectos. Lea más sobre esto a continuación.

Línea AT27 ED 6kV y 6,6kV

Las dimensiones de Triol VDF para 6kV y 6,6kV son las mismas. La mayoría de los competidores utilizan las mismas dimensiones, aunque no todos. A modo de comparación, tomamos los datos de los modelos de la competencia para 6/6,6 kV o solo para 6 kV, si el fabricante no tiene modelos para 6,6 kV. A continuación, presentamos los datos en forma de un diagrama relacionado, que permite una comparación rápida de la huella de los modelos VDF más populares de esta clase.

Dependence of footprint on power for 6kV VDFs: Dependencia de la huella en la potencia para VDF de 6kV Square. m2: Cuadrado, m2 Power: Potencia

Se puede observar una ventaja de tamaño particularmente significativa con el AT27 para VDF de hasta 800 kW inclusive. Esto cubre al menos dos tercios de las tareas de control de equipos de bombeo. Si presentamos los mismos datos en forma de gráfico comparando valores específicos, se ve así:

Specific power for 6kV VDFs: Potencia específica para VDF de 6kV Specific power: Potencia específica Power: Potencia

Como se puede ver en el diagrama, el espacio total de los VDF AT27 de 6 kV y 6,6 kV ya es el mejor de su clase, especialmente para los VDFs con una potencia nominal de hasta 800 kW. Para el VDF AT27 en el año 2022, esta tasa aumentó al 13% para potencias de hasta 800 kW.

Sin embargo, el espacio necesario para colocar el producto no lo es todo. En primer lugar, se puede lograr una relación mínima de pies cuadrados/potencia de varias maneras. Por ejemplo, muchos fabricantes de VDF de media tensión minimizan el tamaño pero “sacrifican” la comodidad del servicio unidireccional. Esta es una desventaja significativa. Todos los productos de la línea AT27 ED están diseñados en las dimensiones más pequeñas posibles, teniendo en cuenta la preservación del servicio unidireccional. El diseño inteligente y compacto hace posible reemplazar o reparar cualquier unidad de accionamiento desde la parte frontal.

TRIOL AT27 ED single cabinet (monocabinet): Gabinete individual TRIOL AT27 ED (monogabinete) Power terminals: Terminales de potencia Control system: Sistema de control Power cells: Células de potencia Fans: Ventiladores Multi-windings transformer: Transformador de devanados múltiples

En segundo lugar, el VDF tiene un sistema de enfriamiento, que también afecta tanto el tamaño del VDF como el tamaño de la sala. Los VDFs de tal potencia “arrojan” al medio ambiente decenas de kilovatios de calor, que deben eliminarse del variador de frecuencia o de la sala para evitar el sobrecalentamiento. En el AT27, el sistema de enfriamiento está diseñado para permitir que el VDF se coloque directamente "debajo de la pared", sin el corredor adicional, que a menudo es necesario tanto para el intercambio de aire como para el mantenimiento seguro. Este es un beneficio adicional porque dichos pasillos “comen” al menos 1m a lo largo de todo el VDF. Teniendo esto en cuenta, la imagen final con las dimensiones de los variadores se ve así:

Dependence of the occupied area, taking into account the service corridor, on the power for 6 kV VDFs: Dependencia de la área ocupada, teniendo en cuenta el pasillo de servicio, de la potencia para VDFs de 6 kV Occupied area with service corridor: Área ocupada con pasillo de servicio Power: Potencia

Como puede ver, la diferencia se hizo aún más significativa y alcanzó un promedio de 36% para la serie en su conjunto.

Dependence of the width on the power for 6 kV VDFs: Dependencia del ancho de potencia para VDF de 6 kV Width: Ancho Power: Potencia

Además, hemos minimizado el ancho de los VDF porque este es el criterio por el cual los VDF de media tensión que se usan en las salas eléctricas existentes no se alinean con los requisitos dados. Como notará, el Triol AT27 se compara favorablemente con otros VDF.

Línea AT27 ED 10 kV

Avancemos más y comparemos los VDFs con una tensión nominal de salida de 10 kV. La dependencia del área ocupada por los VDFs de 10 kV de su potencia se verá así:

Dependence of the occupied area on the power for 10 kV VDFs: Dependencia de la área ocupada de la potencia para VDFs de 10 kV Area occupied: Área ocupada Power: Potencia

Los mismos datos en forma de gráficos de proporciones específicas son los seguintes:

Specific power for 10kV VFDs: Potencia específica para VDF de 10 kV Specific power: Potencia específica Power: Potencia

Una vez más, comparemos las áreas ocupadas, incluidos los corredores de servicio, ahora para los modelos de la serie 10 kV:

Dependence of the occupied area with account of the service corridor on the power for 10kV VFDs: Dependencia de la área ocupada, teniendo en cuenta el pasillo de servicio, de la potencia para VDFs de 10 kV Occupied area with service corridor: Área ocupada con pasillo de servicio Power: Potencia

Como se puede ver en el diagrama, los VDFs AT27 ocupan el área mínima. Teniendo en cuenta el pasillo de servicio, la diferencia es especialmente grande para los VDFs de hasta 1000 kW, donde esta diferencia alcanza el doble del valor. Esto hace que los variadores de frecuencia Triol sean los más ventajosos para su uso en condiciones en las que hay falta de espacio libre.

Además, estimemos el ancho de la línea ED de 10 kV de VDF:

Dependence of the width on the power for 10 kV VFDs: Dependencia del ancho de potencia para VDF de 10 kV Width: Ancho Power: Potencia

Línea VDF AT27 ED 4,16 kV

Los más interesantes para los mercados de EE. UU., América Latina y Arabia Saudí son los VDFs con una tensión de funcionamiento de 4,16 kV. Triol Corporation ha desarrollado soluciones compactas para esta clasificación de voltaje. La dependencia de la huella de los VDFs de 4,16 kV de su potencia se verá así:

The dependence of the footprint on the power for 4,16kV VDFs: La dependencia de la huella de la potencia para VDFs de 4,16kV Width: Ancho Power: Potencia

Si presentamos los mismos datos en forma de gráfico comparando valores específicos, se ve así:

Specific power for 4,16kV VFDs: Potencia específica para VDFs de 4,16 kV Specific power: Potencia específica Power: Potencia

Una vez más, comparemos las áreas ocupadas, incluidos los pasillos de servicio, ahora para los modelos de la serie 4,16 kV:

Dependence of the occupied area, including the service corridor, on the power for 4,16kV VFDs: Dependencia de la área ocupada, incluyendo el pasillo de servicio, de la potencia para VDFs de 4,16kV Occupied area: Área ocupada Power: Potencia

Una característica especial de los VDFs Triol con una tensión de funcionamiento de 4,16 kV son sus dimensiones compactas. El VDF Triol es el único que se puede colocar en una superficie de 1m2, con una potencia nominal de hasta 500 kW. En promedio, el tamaño de las unidades Triol es un 56% más pequeño que el de la competencia, lo que le permite usar el equipo en sitios donde las décimas de metro cuadrado de espacio juegan un papel importante. Por ejemplo, en las plataformas de extracción de petróleo, un metro cuadrado de espacio para equipos puede costar cientos de miles de dólares.

AT27 Línea VDF ED 11 kV.

A continuación, compararemos los VDFs con una tensión nominal de salida de 11 kV. La dependencia del área ocupada por los VDFs de 11 kV de su potencia se verá así:

Dependence of the occupied area on the power for 11kV VFDs: Dependencia de la área ocupada de la potencia para VDFs de 11kV Occupied area: Área ocupada Power: Potencia

Los mismos datos en forma de gráficos de proporciones específicas son los seguintes:

Specific power for 11kV VFDs: Potencia específica para VDFs de 11kV Specific power: Potencia específica Power: Potencia

Una vez más, comparemos las áreas ocupadas, incluidos los corredores de servicio, ahora para los modelos de la serie 11 kV:

Dependence of the occupied area, including the service corridor, on the power for 11kV VFDs: Dependencia de la área ocupada, incluyendo el pasillo de servicio, de la potencia para VDFs de 11kV The occupied area, including the service corridor: La área ocupada, incluido el pasillo de servicio Power: Potencia

Como se puede ver en los gráficos anteriores, los VDFs AT27 con un tensión de operación de 11 kV tienen una ventaja significativa sobre los competidores en el área ocupada en un 29-45% para VDFs de hasta 1000 kW. En cuanto a los VDFs con potencia superior a 3000 kW, el AT27 tiene valores comparables con los fabricantes de renombre mundial. Como se puede ver en el diagrama, los VDFs AT27 ocupan el área mínima. Teniendo en cuenta el pasillo de servicio, la diferencia es especialmente grande para VDFs de hasta 1000 kW, donde esta diferencia alcanza el doble del valor. Esto hace que los VDFs de Triol sean los más ventajosos para su uso en condiciones en las que falta espacio libre.

Además, estimemos el ancho de la línea ED de 11 kV de VDF:

Dependence of the width on the power for 11 kV VFDs: Dependencia del ancho de potencia para VDF de 11 kV Width: Ancho Power: Potencia

Los parámetros del ancho 11kV AT27 tienen la misma tendencia que los de las áreas ocupadas.

Línea VDF AT27 ED 13,8 kW.

Antes de analizar las dimensiones del AT27 en comparación con la competencia, cabe señalar que el mercado ofrece un número limitado de VDF disponibles comercialmente para una tensión de funcionamiento de 13,8 kV. En este sentido, Triol Corporation es una de las pocas empresas que ofrece VDF disponibles comercialmente con una tensión de funcionamiento de 13,8 kV. A continuación, analicemos y comparemos los VDF con una tensión de salida nominal de 13,8 kV. La dependencia del área ocupada por los VDF de 13,8 kV de su potencia se verá así:

Dependence of the occupied area on the power for 13,8kV VFDs: Dependencia de la área ocupada de la potencia para VDFs de 13,8kV Occupied area: Área ocupada Power: Potencia

Los mismos datos en forma de gráficos de proporciones específicas son los seguintes:

Specific power for 13,8kV VFD: Potencia específica para VDF de 13,8kV Specific power: Potencia específica Power: Potencia

Una vez más, comparemos áreas, incluidos los pasillos de servicio, ahora para modelos de la serie 13,8 kV:

Dependence of the occupied area, taking into account the service corridor, on the power for 13,8 kV VFD: Dependencia de la área ocupada, teniendo en cuenta el pasillo de servicio, de la potencia para VDFs de 13,8 kV Occupied area: Área ocupada Power: Potencia

Como se puede ver en los gráficos anteriores, los VDFs AT27 con un tensión de operación de 13,8 kV tienen una ventaja significativa sobre los competidores en términos de áreas ocupadas. En promedio, todo el rango de potencia es del 28%.

Línea VDF AT27 ED en comparación con la competencia - los resultados.

A modo de resumen de la investigación realizada, se pueden extraer las siguientes conclusiones:

The base area of AT27 of difference generations and different voltage classes for 1000kW: El área base de AT27 de diferentes generaciones y diferentes clases de tensión para 1000kW Base area: Área de la base: Power: Potencia

Como se puede ver en el diagrama anterior, los 1000 kW de AT27 en la generación 2022 ocupan en promedio un 41% menos área en comparación con los VDFs en la generación 2020. Esta mejora ha sido posible gracias a las soluciones innovadoras utilizadas en el AT27 generación 2022. Veamos también qué ventajas tiene el AT27 generación 2022 sobre los VDFs de otros fabricantes.

Tabla 1- El ahorro de área promedio del VDF AT27 en comparación con los competidores: Tarifa 4,16 kV 6/6,6 kV 10 kV 11 kV 13,8 kV Ahorro de espacio 51% 34% 40% 36% 28% Ahorro en la superficie ocupada, teniendo en cuenta los pasillos 50% 36% 39% 35% 29%

Los datos de la tabla muestran que los valores promedio de ahorro de espacio de los VDF de la serie AT27 son del 28 al 51%, según la clase de tensión. Dichos ahorros permiten a los usuarios finales reducir el costo del trabajo y los materiales de construcción. En algunos casos, esto le permite evitar cualquier trabajo de construcción. Esto es especialmente crítico para las plataformas marinas, donde un metro cuadrado de espacio para equipos cuesta cientos de miles de dólares. También vale la pena señalar que los VDFs AT27 son líderes en un parámetro como el ancho. Le permite instalar más VDFs en una línea en comparación con los competidores y, en algunos casos, solo el AT27 se puede colocar en una sala eléctrica existente, lo que le ahorra al usuario final los costos de construcción de capital.

Triol Corporation se esfuerza por crear equipos que sean superiores a la competencia en términos de los principales indicadores de consumo, lo que los hace atractivos para su uso en todas las industrias y servicios públicos sin excepción. ¡Por eso, trabajar con Triol es rentable, conveniente y cómodo!
