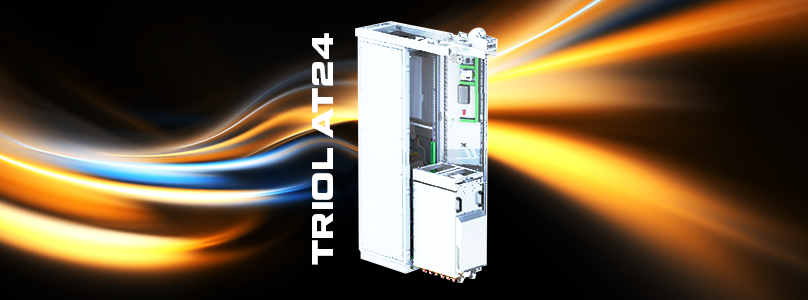

La principal característica de rendimiento de la serie AT24 VFD es la ultra adaptabilidad: las especificaciones técnicas ofrecen una versatilidad superior. Esta es una solución económica y de amplia aplicación para el control de motores. El diseño inteligente da como resultado características que alcanzan un nivel inigualable de rendimiento en el campo debido a: • Rendimiento especializado • Cuatro líneas principales (UC, UH, SD y MP) y cuatro líneas especiales (LE, SR, RT y DW) • Varios paquetes de software disponibles • Varios accesorios y compatibilidad con dispositivos externos • Múltiples bloques de energía • Varios programas de servicio disponibles para configuración y comisionamiento • Requisitos uniformes de servicio, diagnóstico y reparación para un uso simplificado
1. Las líneas de productos de la serie
La serie AT24 VFD incluye ocho líneas separadas, cada una con distintos recursos y recomendaciones de uso de la adecuación de aplicación.
1.1. Líneas diseñadas para aplicaciones industriales generales: AT24 VFD Línea UC • Gabinete de plástico o metal, montaje en pared. • Gabinete IP20/IP21, temperaturas de funcionamiento de -25°С hasta +40°С (hasta +55°С con reducción de potencia) • Diseñado para instalación en salas eléctricas o paneles de automatización • Diseño simple para operar a voltajes de 380 V hasta 480 V • Rango de potencia de 0.37 kW hasta 400 kW
AT24 VFD Línea UH
• Gabinete de metal, montaje en pared
• Gabinete IP55, temperaturas de funcionamiento de -25°С a +40°С (hasta + 55°С con reducción de potencia)
• Diseñado para instalación en sitios industriales con un ambiente de alta concentración de polvo y/o humedad. La unidad tiene un canal de enfriamiento especialmente adaptado
• Diseño simple para operar con voltajes de 380 V a 480 V
• Rango de potencia de 5.5 kW a 400 kW
AT24 VFD Línea SD
• Gabinete de metal, instalación de piso
• Gabinete IP21/IP54, temperaturas de funcionamiento de -40°С a +50°С
• Diseñado para instalación en salas eléctricas y emplazamientos industriales
• Voltajes nominales: 380 V, 480 V, 690 V
• Rango de potencia de 110 kW a 1600 kW
AT24 VFD Línea MP
• Diseñado para usar con sistemas multimotor y motores de alta potencia
• Gabinete metálico apto para instalación en suelo, con rectificador modular y células VFD
• Gabinete IP21/IP54, temperaturas de funcionamiento de -40°С a +50°С
• Diseñado para instalación en salas eléctricas y emplazamientos industriales
• Voltajes nominales: 380 V, 480 V, 690 V
• Rango de potencia de 300 kW a 6000 kW
1.2. Líneas de productos diseñadas para aplicaciones especializadas: AT24 VFD Línea LE
• Diseñado para uso como parte de un panel de control de ascensor
• Adecuado para uso con cabrestantes de inducción y síncronos, con varios tipos de codificadores (enDat, sen/cos, SSI), incrementales
• Plástico o metal adecuado, montaje en pared
• Gabinete IP20, temperaturas de funcionamiento de -25°С a +40°С (hasta +55°С con reducción de potencia)
• Diseñado para instalación en salas eléctricas o paneles de control de ascensores
• Diseño único para operar con voltajes de 380 V a 480 V
• Rango de potencia de 4 kW a 30 kW
AT24 VFD Línea SR
• Diseñado para usar con bombas de varilla de succión (SRP)
• Cuenta con algoritmos especializados para optimizar la tasa de flujo del pozo al instalar un controlador de fondo de pozo
• Gabinete de metal, montaje en pared
• Gabinete IP55, temperaturas de funcionamiento de -40°С a +50°C
• Diseñado para instalación en exteriores
• Voltajes nominales: 380 V, 480 V
• Rango de potencia de 5.5 kW a 75 kW
AT24 VFD Línea RT
• Diseñado para usar con bombas de cavidad progresiva (PCP) y bombas de varilla de succión (SRP)
• Cuenta con algoritmos especializados para el funcionamiento del motor en caso de pérdida de voltaje de entrada
• Gabinete metálico apto para instalación en suelo
• Gabinete IP54/NEMA3R, temperaturas de funcionamiento de -25°С a +50°С
• Diseñado para instalación en exteriores
• Voltajes nominales: 380 V, 480 V
• Rango de potencia de 15 kW a 200 kW
AT24 VFD Línea DW Solución completa diseñada para su uso en plataformas de perforación. Incluye los siguientes tipos de equipos eléctricos:
• Unidad de transistor completa para el control de la unidad superior
• Unidad de transistor completa para controlar bombas de lodo
• Unidad de transistor completa para el control de la unidad de torre-cabrestante
• Unidad de transistor completa para controlar equipos de perforación: bombas de lodo, unidad de torre-cabrestante, rotor
• Dispositivo de baja tensión para equipo adicional para el control de la plataforma de perforación
• Contenedor modular, completamente soldado y aislado térmicamente en una carcasa IP54 apto para temperaturas de funcionamiento de -45°С a +45°С
Los VFD Triol AT24 ofrecen una gama versátil de soluciones para:
• Aplicaciones industriales generales (bombas, ventiladores, compresores, molinos, transportadores, trituradoras, mezcladores, laminadores, expulsores, extrusoras, escaleras mecánicas, grúas, centrifugadoras, expansores, máquinas papeleras y textiles, etc.)
• Ascensores y estaciones de control de ascensores
• Construcción naval (propulsores, suministro de energía para generadores de vapor, cabrestantes de ancla)
• Plataformas de perforación (sistemas de transmisión superior, bombas de lodo, torres-cabrestante, mesas de rotor)
• Equipos para la industria petrolera (bombas de varillas de aspiración, bombas de cavidad progresiva) La adaptabilidad de la serie AT24 también radica en la capacidad de seleccionar el VFD para diversas condiciones de funcionamiento:
I. Tipo de carga:
• El trabajo normal (ND) utiliza el VFD con mecanismos de baja sobrecarga (ventiladores, bombas). La sobrecarga del inversor en modo normal es del 120% durante 60 segundos.
• Uso intensivo (HD) de VFD con mecanismos con sobrecarga significativa (molinos, transportadores, mecanismos de elevación). La sobrecarga del inversor en modo pesado es del 150% durante 60 segundos.
II. Adecuación del lugar de instalación:
• Sala eléctrica o panel eléctrico
• Ubicaciones industriales con altos niveles de polvo y/o humedad
• Exterior
• Dentro de las minas
• A bordo de un barco
• En el mar y bajo las condiciones del mar
III. Adecuación de la temperatura de funcionamiento:
• en condiciones frías (desde -45°C)
• en condiciones de calor (hasta +55°C)
IV. Adecuación de altitud:
• Condiciones de altitud estándar de hasta 1000m sobre el nivel del mar
• Condiciones de gran altitud hasta 4000m sobre el nivel del mar (con potencia de salida reducida)
2. Control de motor de alta calidad
El control de alta calidad se logra mediante el control vectorial basado en un modelo matemático preciso y algoritmos para la determinación automática de los parámetros del motor. El control vectorial sin sensor (circuito abierto) proporciona:
• Precisión del control de velocidad mejor que el 10% del deslizamiento nominal del motor
• Precisión del control de torsión mejor que el 10% del valor nominal
El control vectorial del sensor (circuito cerrado) proporciona:
• Precisión del control de velocidad mejor que el 0.1% de la velocidad nominal
• Precisión del control de torsión mejor que el 5% del valor nominal
Esto permite llevar a cabo un control preciso, garantizar un funcionamiento del sistema sin problemas y proteger al máximo el motor y el mecanismo de roturas El control de vectores a menudo se percibe como muy difícil de entender y personalizar. Mucha gente abandona el uso del control vectorial en favor de un control escalar comprensible (relación V/f) para evitar complejidades en la configuración y inicio rápido. La serie Triol AT24 VFD simplifica el control vectorial y lo hace más accesible mediante un proceso paso a paso:
-
Vaya al menú de Configuración Rápida.
-
Ingrese los parámetros nominales del motor para su placa de identificación.
-
Inicie la identificación automática de los parámetros del motor con o sin rotación.
-
Permita que el Asistente de Configuración Rápida realice múltiples arranques del motor para optimizar la calidad del control (se realiza el ajuste automático del controlador de velocidad VC).
-
Si hay un sensor de velocidad en el motor (codificador), realice una verificación automática de su dirección de rotación.
¡Eso es todo, su AT24 VFD está listo!
3. Selección de Paquetes de Software de Punta
Todos los VFD Triol AT24 se suministran con un paquete de software básico, que incluye las funciones necesarias para un uso sencillo y conveniente. El paquete de software básico incluye las funciones necesarias como controlador PID, arrancador de motor rotativo, reinicio automático, omisión de frecuencias, mantenimiento de frecuencia cero, protocolo ModbusRTU a través de la interfaz RS-485, registro de alarmas y advertencias. Hay expansiones especializadas disponibles, según el rendimiento requerido y los casos de uso. Los algoritmos avanzados amplían la funcionalidad del AT24 VFD para varias aplicaciones, incluidos casos de equipos específicos: “Ascensor/escalera mecánica”, “Multimotor”, “Maestro-esclavo”, “Producción de petróleo”, “Automatización”, “Bomba”, “Ventilador”, “HVAC”, “Correa”, “Molino”, “Grúa de torre”, "Grúa de viga”, “Bobinadora”, “Decantador”, “Centrífuga”, "Cabrestante marino” y otros. Los paquetes de software se pueden instalar o cambiar a través de Wi-Fi o utilizando el software TriolDrive para PC. Independientemente de la configuración de la unidad, el comisionamiento se puede gestionar rápidamente y en el sitio: todo lo que necesita hacer es instalar las unidades de expansión necesarias, actualizar el paquete de software y el AT24 VFD está listo para su proyecto.
4. Opciones de Unidad Auxiliar para Conectar Dispositivos Externos
Las unidades de la serie Triol AT24 VFD tienen capacidad incorporada para integrarse en sistemas automatizados más grandes:
• 6 entradas digitales programables
• Entrada de pulsos (hasta 50 kHz)
• Entrada de torsión de desconexión segura (STO)
• 2 salidas de relé
• Salida de pulsos (hasta 50 kHz)
• 2 entradas analógicas con selección de modo de operación por software, 0-10 V/4-20 mA
• 2 salidas analógicas con selección de modo de operación por software, 0-10 V/4-20 mA
• Interfaz RS-485 de 2 hilos con protocolo ModbusRTU
Si su proyecto requiere un rendimiento más sólido, la serie Triol AT24 VFD se puede ampliar para incluir hasta cuatro unidades que operan simultáneamente: Unidades de expansión I/O:
• Unidad A1D4: 1 entrada analógica, 1 salida analógica, 4 entradas digitales, 4 salidas de relé
• Unidad A2D6: 2 entradas analógicas, 2 salidas analógicas, 6 salidas de relé
Unidades de interfaz: • Unidad EZ1: protocolo ModbusTCP
• Unidad CAN1: protocolo CANopen
• Unidad PRF1: protocolo Profibus
• Unidad RS2: protocolo ModbusRTU (2 canales)
Hay unidades de expansión disponibles para conectar sensores de retroalimentación de velocidad (codificadores) para un control operativo preciso:
• Unidad ENC_I: Unidad de expansión para conectar codificadores incrementales (TLL/HTL), 1 entrada de pulso, 1 salida de pulso
• Unidad ENC_D: Unidad de expansión para conectar codificadores absolutos, 1 entrada de pulso, 1 salida de pulso
• Unidad ENC_SC: Unidad de expansión para conectar codificadores seno-coseno, 1 entrada de pulso, 1 salida de pulso
Nuestra unidad PLC24 le permite configurar funciones para el controlador lógico programable para unidades ATF de la serie VFD. Esto aumenta la adaptabilidad de la unidad para una amplia gama de procesos automatizados, sin la necesidad de dispositivos adicionales. La implementación de esta solución de automatización permite implementar un PLC externo, con módulos adicionales y un gabinete/panel para la instalación. El amigable software para PC TriolDrive le permite configurar funciones básicas de PLC sin conocimientos avanzados de programación. La serie Triol AT24 VFD es fácil de integrar en sus sistemas existentes y reduce los costos requeridos para la automatización del proyecto. Hay variantes disponibles para conectar unidades de expansión a la Triol AT24 VFD línea UC para una potencia de 0.37-5.5 kW.
Triol AT24 VFD línea UC para potencia de 0.37-5.5 kW: hay dos unidades de expansión disponibles para instalación simultánea. Opciones de conexión para unidades de expansión para Triol AT24 VFD línea UC para suministro de 7.5 kW y para línea UH para suministro de 5.5 kW.
Triol AT24 VFD línea UC para suministro de 7.5 kW (5.5 kW para la línea UH), hay tres ranuras de expansión universales y una ranura adicional para una unidad de expansión de I/O digital.
5. Opciones de Unidad de Potencia Disponibles
Uno de los desafíos importantes en el uso de VFD es garantizar el rendimiento de la fuente de alimentación de calidad. La amplia gama de filtros de entrada y salida del AT24 VFD resuelve este problema potencial con el máximo rendimiento eficiente. Las unidades de accesorios para desempeño especializado incluyen:
• Chopper de frenado: AT24-BC en un gabinete IP54 separado
• Unidad regenerativa: AT24-RU es adecuado para funcionar con un solo VFD y dentro de un grupo con un bus de DC común.
Los filtros de entrada se utilizan para reducir el impacto negativo de los VFD en la red:
• Filtro EMC AT24-EMC, para categoría C2 según EN61800-3
• Bobina de línea AT24-LC, para suprimir armónicos de voltaje más altos y proteger el VFD de picos de voltaje de la red
• Filtro pasivo AT24-PF, que minimiza la distorsión del VFD a la red, de acuerdo con los requisitos de la norma IEEE 519
Los filtros de salida se utilizan para prolongar la vida útil de los motores VFD:
• El filtro AT24-DU/DT reduce la tasa de aumento de voltaje en el motor (dV/dt) a 500 V/μs, lo que permite el uso de un cable de motor más largo
• El filtro de onda sinusoidal AT24-SF proporciona corriente de salida sinusoidal y voltaje de línea, lo que reduce la influencia sobre el aislamiento y minimiza las corrientes en los cojinetes del motor
• El filtro de modo común AT24-CM reduce las corrientes de modo común de alta frecuencia y extiende la vida útil del cojinete del motor
Dependiendo del modelo, la instalación del filtro se puede realizar dentro del gabinete del VFD o por una unidad externa.
6. Selección, Comisionamiento y Configuración de Programas de Servicio
El programa de servicio TriolSelect, que se ejecuta en Windows, le permite seleccionar de manera rápida y precisa la nomenclatura exacta entre cientos de nomenclaturas en serie. Los métodos de configuración, comisionamiento y control de los modelos de la serie Triol AT24 VFD también varían. Si un teclado es su método de entrada preferido, hay disponible un teclado gráfico con pantalla LCD. Este control remoto puede colocarse en el gabinete AT24 VFD o usarse de forma remota. El control del AT24 VFD con el programa de utilidad TriolDrive para PC ofrece una configuración sencilla, tanto con conexión del variador como fuera de línea. La interfaz amigable y los diagramas simplifican el proceso de configuración.
La conexión y configuración del control remoto Wi-Fi también está disponible, usando un smartphone, tableta, computadora portátil o otro dispositivo a través de la interfaz web integrada, con instrucciones de configuración paso a paso. Esta opción brinda acceso a una gama completa de parámetros de VFD y la capacidad de hacer gráficos de procesos o valores seleccionados.
La transferencia de las definiciones de configuración de una unidad a otra también está disponible a través del control remoto Wi-Fi. No se requieren dispositivos o cables adicionales, lo que ahorra tiempo y esfuerzo. También puede conectarse a través de Wi-Fi al Triol Wizard, un asistente de configuración Triol AT24 paso a paso y sin errores. Le guiará a través de todos los pasos de configuración del AT24 hasta que se ponga en funcionamiento. Los pasos e instrucciones bien pensados le permitirán poner su producto en funcionamiento de manera rápida y confiable.
7. Requisitos uniformes para servicio, diagnóstico y reparación para un uso simplificado.
Diseñamos conveniencia para la serie Triol AT24 VFD. Las unidades de expansión, terminales, interfaz, sugerencias interactivas y software de servicio son uniformes en todos los modelos de la serie, lo que garantiza que las unidades sean "cómodas" en todos los sentidos de la palabra. Triol gestiona internamente el ciclo completo de producción del producto y los componentes son suministrados por proveedores líderes en todo el mundo. Hemos celebrado contratos con nuestros socios para garantizar que las piezas de repuesto estén disponibles durante al menos diez años, incluso en el caso de productos retirados de la producción en serie. El requisito mínimo de repuestos para reparar una flota de VFD reduce significativamente sus costos de compra y almacenamiento. El diseño unificado y las soluciones de software de la serie AT24 VFD no requieren tiempo adicional para la reentrenamiento de los empleados o la revisión de la documentación. Así, presentamos brevemente las principales ventajas de los productos de la serie Triol AT24. En nuestra opinión, estas ventajas hacen del Triol AT24 la mejor opción para resolver la mayoría de las tareas en las que se necesita un VFD. Cuando se opera un mecanismo con un VFD, se pueden lograr varios beneficios:
• economía de energía
• alta precisión de control
• comodidad de movimiento
• optimización del consumo de materia prima
• mejorar la calidad del producto o desarrollar nuevas variedades
• aumentando el recurso del motor, mecanismo, válvulas y tuberías
• reduciendo la influencia en la red de suministro y la ausencia de caídas de tensión durante los arranques
• aumento de productividad
• minimizando el trabajo manual
• facilidad de mantenimiento y revisión de mecanismos y otros.
Esta variedad de aplicaciones y la variedad de posibles soluciones requieren un conocimiento, experiencia y habilidades significativos por parte de diseñadores, especialistas en aplicaciones y arquitectos de sistemas de automatización. Los programas especiales de formación y educación de Triol para especialistas están disponibles en línea y estaremos encantados de responder sus preguntas en nuestros seminarios web o en las redes sociales. Nos complace observar que vemos nuevas oportunidades para hacer del Triol AT24 uno de los líderes en su campo. El año que viene, planeamos publicar extensiones para este artículo. El artículo adicional estará dedicado a uno de los beneficios enumerados. Además, durante ese tiempo hemos planificado varias implementaciones únicas en diferentes países, en diferentes continentes, que serán relevantes para nuestros lectores profesionales. Esperamos poder hablar sobre ellos; ¡Esto va a ser interesante! Aplique el AT24 Triol de bajo voltaje IUUU: ¡haga que sus tecnologías sean perfectas!
¡No te pierdas tus elegantes soluciones!
