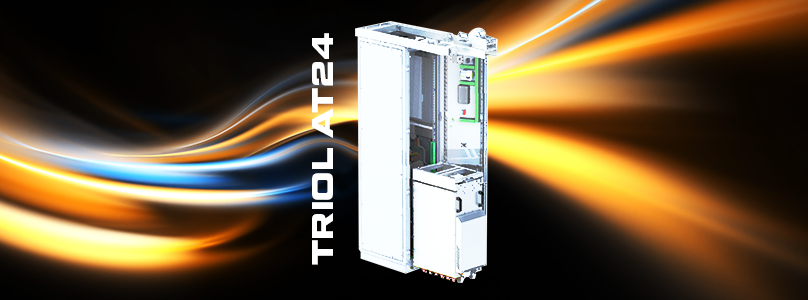

A principal característica de desempenho da série AT24 VFD é a ultra adaptabilidade - as especificações técnicas oferecem versatilidade superior. Esta é uma solução econômica e amplamente aplicável para controle de motores. O design inteligente resulta em recursos que alcançam um nível incomparável de desempenho no campo devido a:
- Desempenho especializado
- Quatro linhas principais (UC, UH, SD e MP) e quatro linhas especiais (LE, SR, RT e DW)
- Vários pacotes de software disponíveis • Vários acessórios e compatibilidade com os dispositivos externos * Múltiplos blocos de energia
- Vários programas de serviço disponíveis para configuração e comissionamento
- Requisitos uniformes de serviço, diagnóstico e reparo para uso simplificado.
1. As linhas de produtos da série.
A série AT24 VFD inclui oito linhas separadas, cada uma com diferentes recursos e recomendações de uso para adequação da aplicação.
1.1. Linhas desenhadas para aplicações industriais gerais:
Linha AT24 VFD UC
- Gabinete de plástico ou metal, montagem em parede.
- Gabinete IP20/IP21, temperaturas de funcionamento de -25°С a +40°С (até +55°С com redução de potência)
- Desenhado para instalação em salas elétricas ou painéis de automação
- Desenho simples para operar em tensões de 380V a 480V
- Faixa de potência de 0.37 kW a 400 kW
Linha AT24 VFD UH
- Gabinete de metal, montagem na parede
- Gabinete IP55, temperaturas de funcionamento de -25°С a +40°С (até +55°С com redução de potência)
- Desenhado para instalação em sites industriais com um ambiente de alta concentração de poeira e/ou umidade. A unidade tem um canal de resfriamento especialmente adaptado
- Desenho simples para operar com tensões de 380 V a 480 V
- Faixa de potência de 5,5 kW a 400 kW
Linha AT24 VFD SD
- Gabinete de metal, instalação no chão
- Gabinete IP21/IP54, temperaturas de funcionamento de -40 ° С a + 50 ° С
- Desenhado para instalação em salas elétricas e locais industriais
- Tensões nominais: 380 V, 480 V, 690 V
- Faixa de potência de 110 kW a 1600 kW
Linha AT24 VFD MP
- Desenhado para uso com sistemas multimotores e motores de alta potência
- Gabinete de metal adequado para instalação no piso, com retificador modular e células VFD
- Gabinete IP21/IP54, temperaturas de funcionamento de -40°С a +50°С
- Projetado para instalação em salas elétricas e locais industriais
- Tensões nominais: 380 V, 480 V, 690 V
- Faixa de potência de 300 kW a 6000 kW
1.2. Linhas de produtos projetadas para aplicações especializadas: Linha AT24 VFD LE:
AT24 VFD Line LE
- Desenhado para uso como parte de um painel de controle de elevador
- Adequado para uso com guinchos de indução e síncronos, com vários tipos de codificadores (enDat, sen/cos, SSI), incremental
- Plástico ou metal adequado, montagem na parede
- Gabinete IP20, temperaturas de operação de -25°С a +40°С (até +55°С com redução de potência)
- Desenhado para instalação em salas elétricas ou painéis de controle de elevador
- Desenho único para operar com tensões de 380 V a 480 V
- Faixa de potência de 4 kW a 30 kW
Linha AT24 VFD SR
- Desenhado para uso com bombas de haste de sucção (SRP)
- Conta com algoritmos especializados para otimizar a taxa de fluxo do poço ao instalar um controlador de fundo de poço
- Gabinete de metal, montagem na parede
- Gabinete IP55, temperaturas de funcionamento de -40°С a +50°C
- Desenhado para instalação no exterior
- Tensões nominais: 380 V, 480 V
- Faixa de potência de 5,5 kW a 75 kW
Linha AT24 VFD RT
- Desenhado para uso com bombas de cavidade progressiva (PCP) e bombas de sucção (SRP)
- Conta com algoritmos especializados para o funcionamento do motor em caso de perda de tensão de entrada
- Gabinete de metal adequado para instalação no chão
- Gabinete IP54/NEMA3R, temperaturas de operação de -25°С a +50°С
- Projetado para instalação no exterior
- Tensões nominais: 380 V, 480 V
- Faixa de potência de 15 kW a 200 kW
Linha AT24 VFD DW
Solução completa desenhada para uso em plataformas de perfuração. Inclui os seguintes tipos de equipamento elétrico:
- Unidade de transistor completa para controle da unidade superior
- Unidade de transistor completa para controlar bombas de lodo
- Unidade de transistor completa para controle da unidade de torre-guincho
- Unidade de transistor completa para controlar equipamentos de perfuração: bombas de lodo, unidade de torre-guincho, rotor
- Dispositivo de baixa tensão para equipamento adicional para controle da plataforma de perfuração
- Recipiente modular, completamente soldado e aislado termicamente em uma carcaça IP54 apto para as funções de funcionamento de -45 ° С a + 45 ° С
Os VFDs Triol AT24 oferecem uma gama versátil de soluções para:
- Aplicações industriais gerais (bombas, ventiladores, compressores, moinhos, transportadores, trituradores, misturadores, laminadores, ejetores, extrusores, escadas rolantes, guindastes, centrífugas, expansores, máquinas de papel e têxteis, etc.)
- Elevadores e estações de controle de elevador
- Construção naval (propulsores, fonte de alimentação para geradores de vapor, guinchos de âncora)
- Plataformas de perfuração (sistemas de transmissão superior, bombas de lama, torres de guincho, mesas de rotor)
- Equipamentos para a indústria de petróleo (bombas de haste de sucção, bombas de cavidade progressiva).
A adaptabilidade da série AT24 também está na capacidade de selecionar o VFD para várias condições de funcionamento:
I. Tipo de carga:
- O trabalho normal (ND) usa o VFD com mecanismos de baixa sobrecarga significativa (ventiladores, bombas). A sobrecarga do inversor no modo normal é de 120% por 60 segundos.
- Uso intensivo (HD) de VFD com mecanismos com sobrecarga significativa (moinhos, esteiras, mecanismos de levantamento). A sobrecarga do inversor no modo pesado é de 150% por 60 segundos.
II. Adequação do local de instalação:
- Sala elétrica ou painel elétrico
- Locais industriais com altos níveis de poeira e/ou umidade
- Exterior
- Dentro das minas
- A bordo de um barco
- No mar e sob as condições do mar
III. Adequação da temperatura de operação:
- em condições frias (de -45 ° C)
- em condições de calor (até + 55 ° C)
IV. Adequação da altitude:
- Condições de altitude padrão até 1000m acima do nível do mar
- Condições de alta altitude até 4000m acima do nível do mar (com potência de saída reduzida)
2. Controle de motor de alta qualidade.
O controle de alta qualidade é obtido pelo controle vetorial baseado em um modelo matemático preciso e algoritmos para a determinação automática dos parâmetros do motor.
O controle vetorial sem sensor (circuito aberto) fornece:
- Precisão do controle de velocidade melhor que 10% do escorregamento nominal do motor
- Precisão do controle de torque melhor que 10% do valor nominal
O controle vetorial do sensor (circuito fechado) fornece:
• Precisão do controle de velocidade melhor que 0.1% da velocidade nominal
- Precisão do controle de torque melhor que 5% do valor nominal
Isso permite que um controle preciso seja realizado, para garantir um funcionamento do sistema sem problemas e para proteger o motor e o mecanismo contra avarias. O controle vetorial é frequentemente percebido como muito difícil de entender e personalizar. Muitas pessoas abandonam o uso do controle vetorial em favor do controle escalar compreensível (razão V/f) para evitar complexidades na configuração e no início rápido. A série Triol AT24 VFD simplifica o controle vetorial e o torna mais acessível por meio de um processo passo a passo:
-
Vá para o menu Configurações rápidas.
-
Insira os parâmetros nominais do motor para sua placa de identificação.
-
Inicie a identificação automática dos parâmetros do motor com ou sem rotação.
-
Permita que a Assistente de configuração rápida execute várias partidas do motor para otimizar a qualidade do controle (o ajuste automático do controlador de velocidade VC é executado).
-
Se houver um sensor de velocidade no motor (codificador), faça uma verificação automática do seu sentido de rotação.
É isso, seu AT24 VFD está pronto!
3. Seleção de pacotes de software de ponta
Todos os VFDs Triol AT24 são fornecidos com um pacote de software básico, que inclui as funções necessárias para um uso fácil e conveniente. O pacote de software básico inclui as funções necessárias, como controlador PID, partida de motor rotativo, reinicialização automática, salto de frequência, retenção de frequência zero, protocolo ModbusRTU via interface RS-485, registro de alarmes e advertências.
Expansões especializadas estão disponíveis, dependendo do desempenho necessário e dos casos de uso. Algoritmos avançados estendem a funcionalidade do AT24 VFD para várias aplicações, incluindo casos de equipamentos específicos: "Elevador / escada rolante", "Multimotor", "Mestre-escravo", "Produção de óleo", "Automação", "Bomba", "Ventilador" , "HVAC", "Correia", "Moinho", "Guindaste de torre", "Guindaste de viga", "Máquina de enrolamento", "Decanter", "Centrífuga", "Guincho marítimo" e outros.
Os pacotes de software podem ser instalados ou alterados via Wi-Fi ou usando o software TriolDrive para PC. Independentemente da configuração da unidade, o comissionamento pode ser gerenciado rapidamente e no local - tudo que você precisa fazer é instalar as unidades de expansão necessárias, atualizar o pacote de software e o AT24 VFD está pronto para o seu projeto.
4. Opções de unidade auxiliar para Conectar Dispositivos Externos.
As unidades da série Triol AT24 VFD têm capacidade embutida para integração em sistemas automatizados maiores:
- 6 entradas digitais programáveis
- Entrada de pulso (até 50 kHz)
- Entrada de torque de desconexão segura (STO)
- 2 saídas de relé
- Saída de pulso (até 50 kHz)
- 2 entradas analógicas com seleção de modo de operação de software, 0-10 V/4-20 mA
- 2 saídas analógicas com seleção do modo de operação do software, 0-10 V/4-20 mA
- Interface RS-485 de 2 fios com protocolo ModbusRTU
Se o seu projeto requer um desempenho mais robusto, a série Triol AT24 VFD pode ser expandida para incluir até quatro unidades operando simultaneamente:
Unidades de expansão de I/O:
- Unidade A1D4: 1 entrada analógica, 1 saída analógica, 4 entradas digitais, 4 saídas de relé
- Unidade A2D6: 2 entradas analógicas, 2 saídas analógicas, 6 saídas de relé
Unidades de interface:
- Unidade EZ1: protocolo ModbusTCP
- Unidade CAN1: protocolo CANopen
- Unidade PRF1: protocolo Profibus
- Unidade RS2: protocolo ModbusRTU (2 canais)
As unidades de expansão estão disponíveis para conectar sensores de retroalimentação de velocidade (codificadores) para um controle operacional preciso:
- Unidade ENC_I: Unidade de expansão para conectar codificadores incrementais (TLL / HTL), 1 entrada de pulso, 1 saída de pulso
- Unidade ENC_D: Unidade de expansão para conectar codificadores absolutos, 1 entrada de pulso, 1 saída de pulso
- Unidade ENC_SC: Unidade de expansão para conectar codificadores seno-co-seno, 1 entrada de pulso, 1 saída de pulso
Nossa unidade PLC24 permite configurar funções para o controlador lógico programável ATF série VFD. Isso aumenta a adaptabilidade da unidade para uma ampla gama de processos automatizados, sem a necessidade de dispositivos adicionais.
A implementação desta solução de automação permite implementar um CLP externo, com módulos adicionais e um gabinete/painel para instalação. O software de PC TriolDrive amigável permite que você configure funções básicas do CLP sem conhecimento avançado de programação. A série Triol AT24 VFD é fácil de integrar em seus sistemas existentes e reduz os custos necessários para a automação do projeto. Variantes estão disponíveis para conectar unidades de expansão à linha Triol AT24 VFD UC para uma potência de 0.37-5.5 kW.
Linha Triol AT24 VFD UC para potência 0,37-5,5 kW: existem duas unidades de expansão disponíveis para instalação simultânea. Opções de conexão para unidades de expansão para linha Triol AT24 VFD UC para alimentação de 7,5 kW e para linha UH para alimentação de 5,5 kW.
Linha Triol AT24 VFD UC para fornecimento de 7,5 kW (5,5 kW para linha UH), há três slots de expansão universais e um slot adicional para uma unidade de expansão de E / S digital.
5. Opções de unidade de potência disponíveis.
Um dos maiores desafios no uso de VFDs é garantir o desempenho da fonte de alimentação de qualidade. A ampla gama de filtros de entrada e saída do AT24 VFD resolve esse problema potencial com desempenho eficiente máximo.
As unidades acessórias para desempenho especializado incluem:
- Chopper de freio: AT24-BC em um gabinete IP54 separado
- Unidade regenerativa: AT24-RU é adequado para operação com um único VFD e dentro de um grupo com um barramento DC comum.
Filtros de entrada são usados para reduzir o impacto negativo de VFDs na rede:
- Filtro EMC AT24-EMC, para categoria C2 de acordo com EN61800-3
- Bobina de linha AT24-LC, para suprimir harmônicas de tensão mais altas e proteger o VFD de picos de tensão da rede elétrica
- Filtro passivo AT24-PF, que minimiza a distorção do VFD para a rede, de acordo com os requisitos da norma IEEE 519.
Filtros de saída são usados para estender a vida útil dos motores VFD:
- O filtro AT24-DU / DT reduz a taxa de aumento de tensão no motor (dV / dt) para 500 V / μs, permitindo o uso de um cabo de motor mais longo
- O filtro de onda senoidal AT24-SF fornece corrente de saída sinusoidal e tensão de linha, reduzindo a influência no isolamento e minimizando as correntes de rolamento do motor
- O filtro de modo comum AT24-CM reduz as correntes de modo comum de alta frequência e estende a vida útil do rolamento do motor
Dependendo do modelo, a instalação do filtro pode ser feita dentro do gabinete do VFD ou por uma unidade externa.
6. Seleção, Comissionamento e Configuração de Programas de Serviço
O programa de serviço TriolSelect, que roda no Windows, permite que você selecione com rapidez e precisão a nomenclatura exata entre centenas de nomenclaturas seriais. Os métodos de configuração, comissionamento e controle dos modelos da série Triol AT24 VFD também variam. Se um teclado for seu método de entrada preferido, um teclado gráfico com um display LCD está disponível. Este controle remoto pode ser conectado ao gabinete AT24 VFD ou usado remotamente. Controlar o AT24 VFD com o utilitário TriolDrive PC oferece fácil configuração, tanto online quanto offline. A interface amigável e os diagramas simplificam o processo de configuração.
A conexão e configuração do controle remoto Wi-Fi também estão disponíveis, usando um smartphone, tablet, laptop ou outro dispositivo por meio da interface da web integrada, com instruções de configuração passo a passo. Esta opção fornece acesso a uma gama completa de parâmetros do VFD e a capacidade de plotar valores ou processos selecionados.
A transferência de definições de configuração de uma unidade para outra também está disponível via controle remoto Wi-Fi.
Nenhum dispositivo ou cabo adicional é necessário, economizando tempo e esforço. Você também pode se conectar via Wi-Fi ao Triol Wizard, um assistente de configuração Triol AT24 passo a passo e sem erros. Ele o guiará por todas as etapas de configuração do AT24 até que ele esteja instalado e funcionando. Etapas e instruções cuidadosas permitirão que você coloque seu produto em funcionamento de forma rápida e confiável.
7. Requisitos uniformes de serviço, diagnóstico e reparo para uso simplificado.
Projetamos conveniência para a série Triol AT24 VFD. Unidades de expansão, terminais, interface, dicas interativas e software de serviço são consistentes em todos os modelos da série, garantindo que as unidades sejam "confortáveis" em todos os sentidos da palavra. A Triol gerencia todo o ciclo de produção do produto internamente e os componentes são fornecidos pelos principais fornecedores em todo o mundo. Firmamos contratos com nossos parceiros para garantir que as peças de reposição estejam disponíveis por pelo menos dez anos, mesmo para produtos retirados da produção em série.
O requisito mínimo de peças sobressalentes para reparar uma frota de VFD reduz significativamente seus custos de compra e armazenamento. O design unificado da série AT24 VFD e as soluções de software não exigem tempo adicional para o retreinamento dos funcionários ou revisão da documentação. Assim, apresentamos brevemente as principais vantagens dos produtos da série Triol AT24. Em nossa opinião, essas vantagens tornam o Triol AT24 a melhor escolha para resolver a maioria das tarefas onde um VFD é necessário.
Ao operar um mecanismo com um VFD, vários benefícios podem ser alcançados:
- economia de energia
- alta precisão de controle
- conforto de movimento
- otimização do consumo de matéria-prima
- melhorar a qualidade do produto ou desenvolver novas variedades
- aumentando o recurso do motor, mecanismo, válvulas e tubos
- reduzindo a influência na rede de alimentação e a ausência de quedas de tensão durante as partidas
- produtividade aumentada
- minimizar o trabalho manual
- facilidade de manutenção e revisão de mecanismos e outros.
Esta variedade de aplicações e a variedade de soluções possíveis requerem conhecimento significativo, experiência e habilidades por parte de designers, especialistas em aplicações e arquitetos de sistemas de automação. Os programas especiais de treinamento e educação da Triol para especialistas estão disponíveis online e teremos o maior prazer em responder suas perguntas em nossos webinars ou nas redes sociais.
Estamos satisfeitos em ver novas oportunidades para tornar o Triol AT24 um dos líderes em seu campo. No próximo ano, planejamos publicar extensões para este artigo. O artigo adicional será dedicado a um dos benefícios listados. Além disso, durante esse tempo, planejamos várias implementações exclusivas em diferentes países, em diferentes continentes, que serão relevantes para nossos leitores profissionais. Estamos ansiosos para falar sobre eles; Isso vai ser interessante!
Aplique a IUUU de baixa tensão AT24 Triol - torne suas tecnologias perfeitas!
Não perca suas soluções elegantes!
