AK06 Clean Power
Fazer um pedido
Benefícios distintos
20°С … +60°С
Faixa de temperatura operacional
NEMA4, NEMA4X
Gabinete
Filtro harmônico de entrada
Embutido
Sobre o produto
Filtro harmônico de entrada integrado

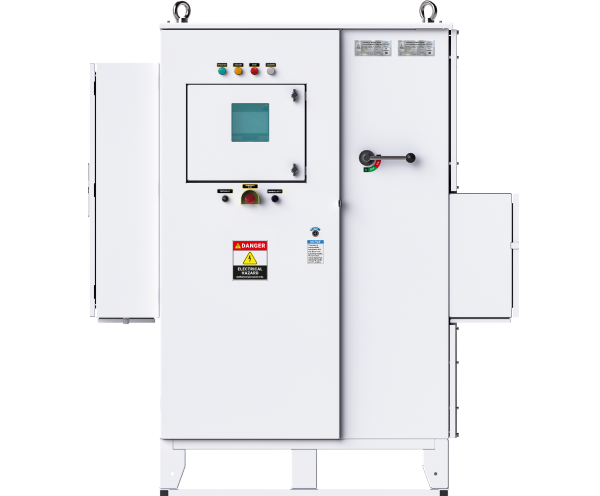

Os variadores de velocidade AK06 linha CP são um complexo de tecnologias avançadas exclusivas, que criam o máximo benefício da implementação de soluções de linha UD, permitindo o nível mínimo de distorção para a rede de entrada devido ao filtro harmônico de entrada integrado. O gabinete NEMA4, NEMA4X junto com o filtro passivo é uma solução confiável para operação em condições climáticas adversas combinadas com altas demandas para a qualidade da tensão de alimentação.
Algoritmos especialmente projetados
Tensão de alimentação. Os algoritmos de controle do autor especializado Triol fornecem controle eficiente de instalações com motores de indução e de ímã permanente, bem como conformidade com os requisitos da norma IEEE519, na faixa de carga de 25% a 120%. A linha CP de VSDs está disponível em design de 6 e 12 pulsos, o que permite a integração do variador em vários sistemas de fonte de alimentação no campo.
Especificações
Parâmetro
|
Valor
|
---|---|
Fonte de alimentação, V |
3×380 ± 15% / 3×480 (-15% … + 10%) 50% continuamente com potência de saída reduzida 65% até 500 ms (com uma diminuição da potência de saída) |
Frequência de entrada, Hz |
± 1 Hz para VSD com filtro passivo integrado |
Corrente nominal de saída, A |
100 – 2000 |
Características de sobrecorrente |
120% do valor nominal por 60 s |
Mudança de incremento de tarefa de frequência |
0,1 Hz |
Eficiência |
96 % |
Eficiência do filtro passivo |
>98 % |
Nível de distorção de corrente na rede de entrada THDi,% |
<5% na faixa de carga de 25% * a 100% * a operação na faixa de carga estendida é opcional quando especificado no pedido |
Enforcamento de barramento DC |
Embutido |
Filtro senoidal |
Embutido |
Unidade de capacitor (para quedas de tensão) |
Opção, ao ar livre
|
Frenagem IGBT |
Opção, embutido |
Resistor de frenagem |
Opção, ao ar livre |
Medidor de energia elétrica |
Opção, embutido |
Roteador GPRS |
Opção, embutido |
Modo PID |
SIM |
HMI |
Controlador UMKA03 com tela monocromática de 7 polegadas, botão de controle Controlador UMKA07 com display LCD-TFT de 7 polegadas, controle por botão de pressão (tela de toque opcional) Integração de controlador terceirizado |
Frequência de saída |
1.5 - 80 Hz, no modo de controle do motor de indução 1.5 - 200 Hz, no modo de controle do motor de ímã permanente 1.5 - 600 Hz, no modo de controle PMM de alta velocidade
|
Frequência PWM |
até 8 kHz dependendo do tipo de VSD |
Precisão de manutenção de velocidade (estática) |
+/- 10% da velocidade nominal em sistema de malha aberta |
Tipo de controle |
controle vetorial em um sistema de malha aberta sem feedback de velocidade (para PMM) controle escalar: com base na tensão/frequência característica U/F (para motores de indução)
|
Alarme de luz |
“Trabalho”, “Esperando”, “Pare” |
Tensão de controle do operador |
Opção: 10 V DC, +/- 2% da corrente não mais que 30 mA 24 V, 300 mA 110/220 V, 10A para conexão de consumidores terceirizados |
Número de AI |
2 por padrão, extensão opcional +8 |
Tipo AI |
programável 4..20 mA, 0..5 mA, 0..10 V (referência de frequência/entrada analógica multifuncional) |
Número de DIN |
2 por padrão, extensão opcional +4 ou mais |
Tipo DIN |
24 V, resistência de entrada: 4 kOhm |
Número de saídas analógicas |
Opção, 4 ou mais programáveis 4..20 mA, 0..5 mA, 0..10 V |
Número de saídas de relé |
Opção, 8 |
Taxas de aceleração e desaceleração |
linear, de 0,1 Hz/s modo de programa com tempo ajustável para atingir determinada frequência |
Isolamento |
Isolamento galvânico entre os circuitos de alimentação e do usuário |
Resistência de isolamento |
> 5 MOhm |
Tipo de proteção |
Proteção de sobrecorrente Temperatura comutada de energia (IGBT) Máx. e min. tensão no link CC |
Porta de comunicação |
Modbus |
Interface física |
2-wire RS-485/232 para Modbus por padrão Ethernet (opcional) - para comunicação com ACS / sistema de controle automatizado wire RS-485/232 para Modbus - para comunicação com um sistema de medição de fundo de poço de superfície |
Transmissão de quadros |
Modbus RTU |
up to 115200 bps |
|
Proteção de gabinete |
NEMA4, NEMA4X |
Material do gabinete |
aço carbono, aço inoxidável |
Temperatura de operação |
-20 ° С … + 60 ° С |
Humidade relativa |
100 % |
Tipo de refrigeração |
Trocador de calor ar-ar para resfriamento do compartimento de energia, ar forçado para resfriar os elementos de enrolamento do circuito de energia |
Certificados
-
ISO 9001:2015
-
2014/30/EU
-
2014/35/EU
-
