Harmônica baixa Triol AK06
Fazer um pedido
Benefícios distintos
20°С … +60°С
Faixa de temperatura operacional
NEMA3R
Gabinete
Embutido
Filtro harmônico de entrada
Sobre o produto
Conformidade com IEEE519

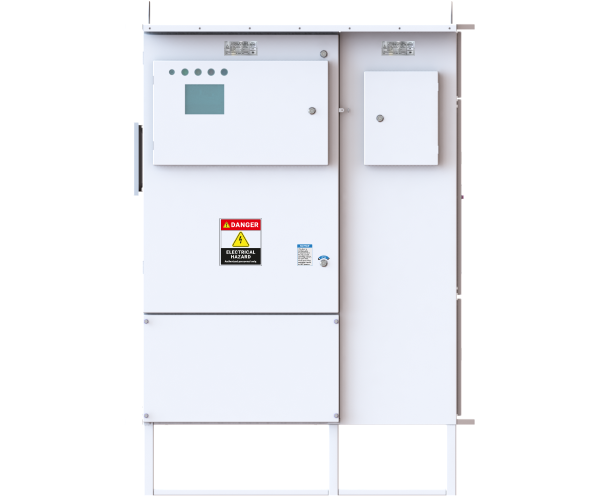

O Variador de Velocidade da linha AK06 LH é uma solução confiável e rentável baseada na linha RD, para aplicações que requerem conformidade com os requisitos da norma IEEE519 na principal faixa operacional da instalação.
Filtro harmônico de entrada integrado
Os variadores LH fornecem um nível mínimo de distorção para a rede de entrada devido ao filtro harmônico de entrada integrado. A corrente de saída nominal dos VSDs é de 100 A a 2.000 A, a tensão de alimentação é 380 V, 50 Hz e/ou 480 V, 60 Hz. Triol fornece controle eficiente de instalações com motores de indução e válvula com algoritmos de controle de autoria especializados.
Especificações
| Parâmetro
|
Valor
|
|---|---|
| Fonte de alimentação, V
|
|
| Frequência de entrada, Hz
|
50±1 e/ou 60±1 |
| Corrente nominal de saída, A
|
100 – 2000 |
| Características de sobrecorrente
|
120% do valor nominal por 60 s
|
| Mudança de incremento de tarefa de frequência, Hz
|
0,1 |
| Eficiência
|
96 % |
| Eficiência do filtro passivo
|
>98 % |
| Nível de distorção de corrente na rede de entrada THDi,%
|
<5% na faixa de carga de 25% * a 100% * a operação na faixa de carga estendida é opcional quando especificado no pedido
|
| Enforcamento de barramento DC
|
Embutido
|
| Filtro senoidal
|
Embutido
|
| Unidade de capacitor (para quedas de tensão)
|
Opção, ao ar livre
|
| Frenagem IGBT
|
Opção, embutido
|
| Resistor de frenagem
|
Option, outdoor |
| Medidor elétrico
|
Opção, embutido
|
| Roteador GPRS
|
Opção, embutido
|
| Modo PID
|
SIM |
| HMI |
|
| Frequência de saída, Hz
|
|
| Frequência PWM
|
até 8 kHz dependendo do tipo de VSD
|
| Precisão de manutenção de velocidade (estática)
|
+/- 10% da velocidade nominal em sistema de malha aberta
|
| Tipo de controle
|
|
| Alarme de luz
|
“Trabalho”, “Esperando”, “Pare”
|
| Tensão de controle do operador
|
Opção:
|
| Número de AI
|
2 por padrão, extensão opcional +8
|
| Tipo de AI
|
programável 4..20 mA, 0..5 mA, 0..10 V (referência de frequência/entrada analógica multifuncional)
|
| Número de DIN
|
2 por padrão, extensão opcional +4 ou mais
|
| Tipo DIN
|
24 V, resistência de entrada: 4 kOhm
|
| Número de saídas analógicas
|
Opção, 4 ou mais programáveis 4..20 mA, 0..5 mA, 0..10 V
|
| Número de saídas de relé
|
Opção, 8
|
| Taxas de aceleração e desaceleração
|
|
| Isolamento
|
Isolamento galvânico entre os circuitos de alimentação e do usuário
|
| Resistência de isolamento
|
> 5 MOhm |
| Tipo de proteção
|
|
| Porta de comunicação
|
Modbus |
| Interface física
|
|
| Transmissão de quadros
|
Modbus RTU |
| até 115200 bps
|
|
| Formato de dados
|
8 bits 1 bit de parada, sem paridade
|
| Número de endereços
|
1 .. 255 endereços para Modbus
|
| Método de acesso
|
escravo |
| Proteção de gabinete
|
IP20 (Interior), NEMA3R |
| Material do gabinete
|
Aço carbono
|
| Temperatura de operação
|
-20°С … +60°С (-60°С opcional) |
| Humidade relativa
|
95 % |
| Tipo de refrigeração
|
Forçado de ar
|
Certificados
-
9001:2015
-
61439-1
-
61000-6-4
-
61000-6-2
-
