Mudança de fase Triol AK06
Fazer um pedido
Benefícios distintos
20°С … +60°С
Faixa de temperatura operacional
NEMA4, NEMA4X
Gabinete
Autotransformador de mudança de fase
PSA
Sobre o produto
Norma IEEE519

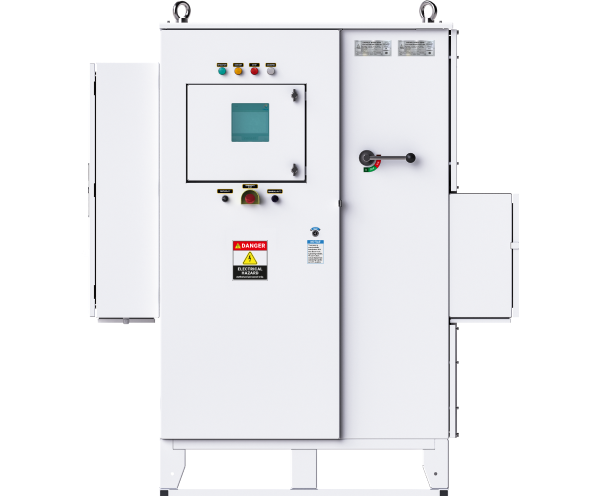

O Variador de Velocidade AK06 linha PS é mais uma solução completa para o controle eficiente de instalações com motores de indução e de ímã permanente, bem como para cumprir os requisitos da norma IEEE519.
Autotransformador de mudança de fase integrado
Os variadores de linha PS têm um autotransformador de deslocamento de fase integrado, que, em combinação com o retificador de 24 pulsos, fornece 5% de nível de distorção harmônica para a rede de entrada na faixa de carga de 25% a 100% de acordo com o padrão IEEE 519, e permite a operação com desvio de alimentação de frequência ± 5%.
Especificações
| Parâmetro
|
Valor
|
|---|---|
| Fonte de alimentação, V
|
|
| Frequência de entrada, Hz
|
50±1 Hz e/ou 60±1 Hz |
| Corrente nominal de saída, A
|
100 – 2000 |
| Características de sobrecorrente
|
120% do valor nominal por 60 s
|
| Mudança de incremento de tarefa de frequência
|
0,1 Hz |
| Eficiência
|
96 % |
| Eficiência do filtro passivo
|
>98 % |
| Nível de distorção de corrente na rede de entrada THDi,%
|
<5% na faixa de carga de 25% * a 100% * a operação na faixa de carga estendida é opcional quando especificado no pedido
|
| Enforcamento de barramento DC
|
Embutido |
| Filtro senoidal
|
Embutido
|
| Unidade de capacitor (para quedas de tensão)
|
Opção, ao ar livre
|
| Frenagem IGBT
|
Opção, embutido
|
| Resistor de frenagem
|
Opção, ao ar livre
|
| Medidor elétrico
|
Opção, embutido
|
| Roteador GPRS
|
Opção, embutido
|
| Modo PID
|
SIM |
| HMI |
|
| Frequência de saída
|
|
| Frequência PWM
|
até 8 kHz dependendo do tipo de VSD
|
| Precisão de manutenção de velocidade (estática)
|
+/- 10% da velocidade nominal em sistema de malha aberta
|
| Tipo de controle
|
|
| Alarme de luz
|
“Trabalho”, “Esperando”, “Pare”
|
| Tensão de controle do operador
|
Opção:
|
| Número de AI
|
2 por padrão, extensão opcional +8
|
| Tipo de AI
|
programável 4..20 mA, 0..5 mA, 0..10 V (referência de frequência/entrada analógica multifuncional)
|
| Número de DIN
|
2 por padrão, extensão opcional +4 ou mais
|
| Tipo DIN
|
24 V, resistência de entrada: 4 kOhm
|
| Número de saídas analógicas
|
Opção, 4 ou mais programáveis 4..20 mA, 0..5 mA, 0..10 V
|
| Número de saídas de relé
|
Opção, 8
|
| Taxas de aceleração e desaceleração
|
|
| Isolamento
|
Isolamento galvânico entre os circuitos de alimentação e do usuário
|
| Resistência de isolamento
|
> 5 MOhm |
| Tipo de proteção
|
|
| Porta de comunicação
|
Modbus |
| Interface física
|
|
| Transmissão de quadros
|
Modbus RTU |
| até 115200 bps
|
|
| Proteção de gabinete
|
NEMA4, NEMA4X |
| Material do gabinete
|
aço carbono, aço inoxidável
|
| Temperatura de operação
|
-20 ° С… + 60 ° С (-60 ° С opcional)
|
| Humidade relativa
|
100 % |
| Tipo de refrigeração
|
Forçado de ar
|
