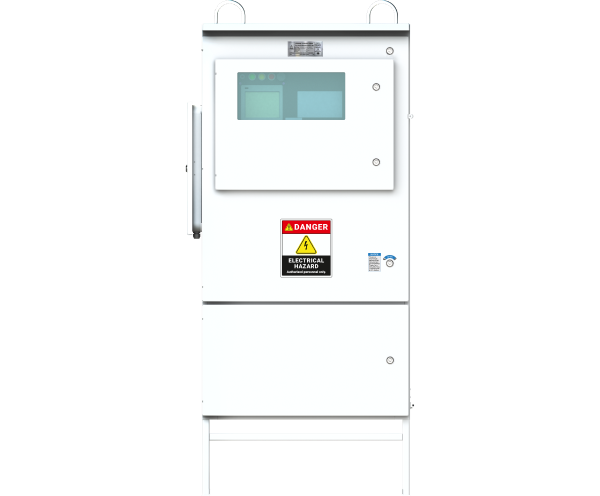

Triol AK06 Linha RD

Fazer um pedido

Benefícios distintos

20°С … +60°С

Faixa de temperatura operacional

NEMA3R

Gabinete

Pulsação 6/12

Número de pulsos

Sobre o produto

Algoritmos de controle especializados

A linha AK06 de Variador de Velocidade RD é uma solução confiável e econômica para o controle de unidades de bombas submersíveis elétricas e instalações de bombeamento externas para operar em condições de -20 ° C a + 50 ° C com um painel NEMA3R. Uma ampla variedade de algoritmos de controle especializados fornece uma solução integrada para tarefas de manufatura.

Ampla gama de potência

As classificações de corrente de entrada do VSD variam de 100 A a 3000 A; a tensão de alimentação é 380 V, 50 Hz e / ou 480 V 60 Hz (versões disponíveis com uma tensão de alimentação superior a 550 V).

Fazer um pedido Baixar Catálogo

Especificações

Parâmetro	Valor
Fonte de alimentação, V	3×380 ± 15% / 3×480 (-15% … + 10%) 50% continuamente com potência de saída reduzida 65% até 500 ms (com uma diminuição da potência de saída)
Frequência de entrada, Hz	50/60 (-5 %…+5 %)
Corrente nominal de saída, A	100 – 3000
Características de sobrecorrente	120% do valor nominal por 60 s
Mudança de incremento de tarefa de frequência	0,1 Hz
Eficiência	96 %
Enforcamento de barramento DC	Embutido
Filtro senoidal	Embutido
Unidade de capacitor (para quedas de tensão)	Opção, ao ar livre
Frenagem IGBT	Opção, embutido
Resistor de frenagem	Opção, ao ar livre
Medidor elétrico	Opção, embutido
Roteador GPRS	Opção, embutido
Modo PID	SIM
HMI	Controlador UMKA03 com tela monocromática de 7 polegadas, botão de controle Controlador UMKA07 com display LCD-TFT de 7 polegadas, controle por botão de pressão (tela de toque opcional) Integração de controlador terceirizado
Frequência de saída	1.5 - 80 Hz, no modo de controle do motor de indução 1.5 - 200 Hz, no modo de controle do motor de ímã permanente 1.5 - 600 Hz, no modo de controle PMM de alta velocidade
Frequência PWM	até 8 kHz dependendo do tipo de VSD
Precisão de manutenção de velocidade (estática)	+/- 10% da velocidade nominal em sistema de malha aberta
Tipo de controle	controle vetorial em um sistema de malha aberta sem feedback de velocidade (para PMM) controle escalar: com base na tensão/frequência característica U/F (para motores de indução)
Alarme de luz	“Trabalho”, “Esperando”, “Pare”
Tensão de controle do operador	Opção: 10 V DC, +/- 2% da corrente não mais que 30 mA 24 V, 300 mA 110/220 V, 10A para conexão de consumidores terceirizados
Número de AI	2 por padrão, extensão opcional +8
Tipo de AI	programável 4..20 mA, 0..5 mA, 0..10 V (referência de frequência/entrada analógica multifuncional)
Número de DIN	2 por padrão, extensão opcional +4 ou mais
Tipo DIN	24 V, resistência de entrada: 4 kOhm
Número de saídas analógicas	Opção, 4 ou mais programáveis 4..20 mA, 0..5 mA, 0..10 V
Número de saídas de relé	Opção, 8
Taxas de aceleração e desaceleração	linear, de 0.1 Hz/s modo de programa com tempo ajustável para atingir determinada frequência
Isolamento	Isolamento galvânico entre os circuitos de alimentação e do usuário
Resistência de isolamento	> 5 MOhm
Tipo de proteção	Proteção de sobrecorrente Temperatura comutada de energia (IGBT) Max. e min. tensão no DC-link
Porta de comunicação	Modbus
Interface física	RS-485/232 de 2 wire para Modbus por padrão Ethernet (opcional) - para comunicação com ACS/sistema de controle automatizado wire RS-485/232 para Modbus - para comunicação com um sistema de medição de fundo de poço de superfície
Transmissão de quadros	Modbus RTU
Transmissão de quadros	até 115200 bps
Proteção de gabinete	NEMA3R
Material do gabinete	aço carbono, aço inoxidável
Temperatura de operação	-20°С … +60°С (-60°С opcional)
Humidade relativa	95 %
Tipo de refrigeração	Forçado de ar

Certificados

ISO 9001:2015
2014/30/EU
2014/35/EU
