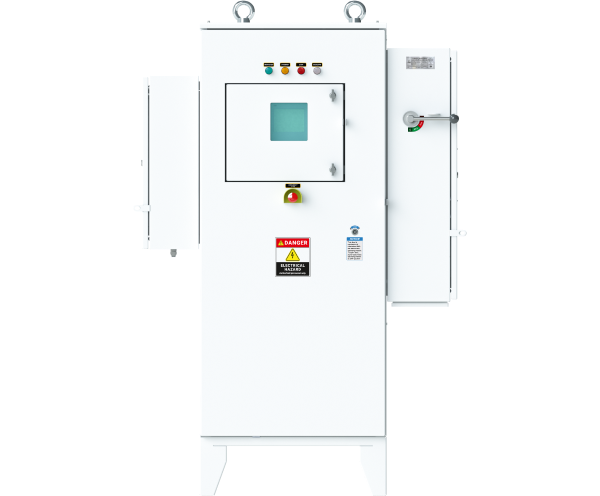

Triol AK06 variador universal
Fazer um pedidoBenefícios distintos
20°С … +60°С
Faixa de temperatura operacional
NEMA4, NEMA4X
Gabinete
Sobre o produto
Solução universal para produção eficiente de petróleo
Variador de velocidade AK06 linha UD é uma solução premium para tarefas complexas com foco máximo em minimizar o tempo de manutenção do produto durante a implementação, operação e reparo. Algoritmos de controle especializados avançados e excelente design modular garantem a máxima segurança, confiabilidade e eficiência de todo o complexo de equipamentos.
Operação com motores diferentes
Os variadores AK06 são projetados para controlar instalações submersíveis e de superfície de bombas elétricas submersíveis e de deslocamento positivo em condições climáticas adversas. Os algoritmos de controle de autoria especializados da Triol fornecem controle eficiente de instalações com motores de indução e de ímã permanente.
Especificações
Parâmetro
|
Valor
|
---|---|
Fonte de alimentação, V
|
|
Frequência de entrada, Hz
|
50/60 (-5% … + 5%) |
Corrente nominal de saída, A
|
100 – 3000 |
Características de sobrecorrente
|
120% do valor nominal por 60 s
|
Mudança de incremento de tarefa de frequência
|
0,1 Hz |
Eficiência
|
96 % |
Enforcamento de barramento DC
|
Embutido |
Filtro senoidal
|
Embutido
|
Unidade de capacitor (para quedas de tensão)
|
Opção, ao ar livre
|
Frenagem IGBT
|
Opção, embutido
|
Resistor de frenagem
|
Opção, ao ar livre
|
Medidor de energia elétrica
|
Opção, embutido
|
Roteador GPRS
|
Opção, embutido
|
Modo PID
|
SIM |
HMI |
|
Frequência de saída
|
|
Frequência PWM
|
até 8 kHz dependendo do tipo de VSD
|
Precisão de manutenção de velocidade (estática)
|
+/- 10% da velocidade nominal em sistema de malha aberta
|
Tipo de controle
|
|
Alarme de luz
|
“Trabalho”, “Esperando”, “Pare”
|
Tensão de controle do operador
|
Opção:
|
Número de AI
|
2 por padrão, extensão opcional +8
|
Tipo de AI
|
4..20 mA programável, 0..5 mA, 0..10 V (referência de frequência / entrada analógica multifuncional)
|
Número de DIN
|
2 por padrão, extensão opcional +4 ou mais
|
Tipo DIN
|
24 V, resistência de entrada: 4 kOhm
|
Número de AO
|
Opção, 4 ou mais programáveis 4..20 mA, 0..5 mA, 0..10 V
|
Número de saídas de relé
|
Opção, 8
|
Taxas de aceleração e desaceleração
|
|
Isolamento
|
Isolamento galvânico entre os circuitos de alimentação e do usuário
|
Resistência de isolamento
|
> 5 MOhm |
Tipo de proteção
|
|
Porta de comunicação
|
Modbus |
Interface física
|
|
Transmissão de quadros
|
Modbus RTU |
até 115200 bps
|
|
Proteção de gabinete
|
NEMA4, NEMA4X |
Material do gabinete
|
aço carbono, aço inoxidável
|
Temperatura de operação
|
-20 ° С … + 60 ° С |
Humidade relativa
|
100 % |
Tipo de refrigeração
|
Trocador de calor ar-ar para resfriamento do compartimento de energia, ar forçado para resfriar os elementos de enrolamento do circuito de energia
|
Certificados
-
UL 61800-5-1
-
ISO 9001:2015
-
2014/30/EU
