Triol TM01-12

Benefícios distintos

Poupança de investimento

Economia de custos durante o comissionamento e operação do poço

Aumento da produção por meio de soluções de qualidade e oportunas

Aumento da vida útil de equipamentos submersíveis

Garantindo a segurança do pessoal no local dos poços

Sobre o produto

Solução altamente confiável com longa vida útil

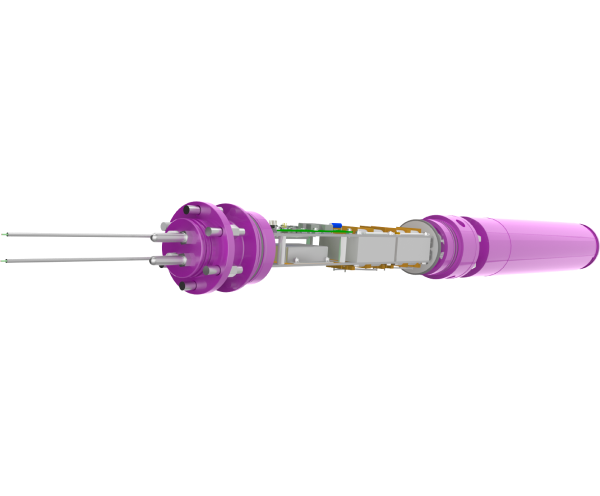

O sistema de medição de fundo de poço Triol TM01-12 é uma solução altamente confiável com uma vida útil mais longa para coletar, processar, exibir e transmitir parâmetros reais de equipamentos submersíveis e parâmetros de poço, a uma temperatura de fluido de 150 ° C (302 ° F) e pressão em a área de suspensão do equipamento até 40 MPa (5800psi).

Benefícios distintos do Sistema de Medição de Fundo de Poço Triol TM01–12:

Economia de investimento, redução de custos durante o comissionamento e operação do poço, aumento da produção por meio de soluções de qualidade e oportunas, aumento da vida útil dos equipamentos submersíveis, garantia da segurança do pessoal no local dos poços.

Exibição e processamento de

  • pressão de entrada da bomba
  • temperatura ambiente
  • temperatura do enrolamento do estator ESM
  • aceleração de vibração ESM nos eixos X, Y e Z
  • resistência de isolamento no circuito “Transformador elevador - cabo submersível - ESM”

Especificações

Parâmetros chave

Temperatura ambiente
  • Até +125 ° С (257 ° F) - constantemente
  • Até +150 ° С (302 ° F) - até 1 ano totalmente
Temperatura do óleo ESM
De 0 a +200/250 ° С (de +32 a +392/482 ° F) ± 2 ° С, (± 3,6 ° F), resolução de 0,01 ° С (0,1 ° F)
Pressão de entrada da bomba
0-40 MPa (0-5800 psi) ± 0,2 MPa (± 30 psi), resolução 0,001 MPa (0,1 psi)
Vibração do eixo x, y, z
0-30 m / s² (0-3,06 g) ± 5%, resolução 0,1 m / s² (0,001 g)
Resistência de isolamento "Transformador elevador - linha de força ESM"
0-1000 kΩ (± 5%), resolução 1 kΩ
Resistência de isolamento "Transformador elevador - linha de força ESM"
1000-10000 kΩ (± 10%), resolução 1 kΩ
Modo de operação (duração)
Estendido
Tempo de atualização de dados
35 s
Protocolo de comunicação do controlador
RS-232, RS-485 Modbus RTU
Protocolo de comunicação Transformador elevador / unidade submersível
Fechados
Unidade de superfície de protocolo de comunicação / VSD
Triol / Transferir


Opções adicionais

Opções

Módulo Digital TM01
16 entradas digitais / 8 saídas digitais
Módulo Analógico TM01
8 saídas digitais
Adam TM01 Adaptador RS485/422/232 Ethernet
Estrangulador de alta tensão Triol IP20
230х460х142 mm, 24 kg, IP20, de -40 a + 60 ° С (de -40 ° F a +140 ° F)
Estrangulador de alta tensão Triol IP56 230х460х142 mm, 24 kg, IP20, de -40 a + 60 ° С (de -40 ° F a +140 ° F)
Unidade de teste Triol TM01
454х324х171 mm, 11 kg, IP67, de -40 a + 55 ° С (de -40 ° F a +131 ° F), 4h
Pressão da unidade de teste Triol TM01
454х324х171 mm, 9 kg, IP67, de -20 a + 60 ° С (de -4 ° F a +140 ° F)
Modem SCP
O tipo de modem depende da região de implementação
